Thermometer

Giriş

Bu projede Picobricks ile ortam sıcaklığını OLED ekranda gösterecek bir termometre hazırlayacaksın.

Sensörler elektronik sistemlerin duyu organlarıdır. Hissetmek için derimizi, görmek için gözümüzü, duymak için kulağımızı, tatmak için dilimizi ve koklamak için burnumuzu kullanırız. Picobricks’te hali hazırda birçok duyu organı(sensör) vardır. Ayrıca yenileri de eklenebilir. Nem, sıcaklık, ışık ve daha birçok sensörü kullanarak çevreyle etkileşim sağlayabilirsiniz. Picobricks ortam sıcaklığını başka hiçbir çevre bileşenine ihtiyaç duymadan ölçebilir. Ortam sıcaklığı seralarda, kuluçka makinelerinde, ilaçların taşınmasında kullanılan ortamlarda kısaca sıcaklık değişiminin sürekli takip edilmesi gereken durumlarda kullanılmaktadır. Projelerinde sıcaklık değişimi üzerine bir işlem yapacaksan ortam sıcaklığını nasıl ölçeceğini bilmelisin.

Projenin Detayları ve Algoritması

Picobricks’te DHT11 modülü bulunmaktadır. Bu modül ortamdaki sıcaklık ve nem miktarını algılayarak mikrokontrolcüye veriler gönderebilmektedir. Bu bu projede Picobricks üzerindeki DHT11 sıcaklık ve nem sensörünün ölçtüğü sıcaklık değerlerini Picobricks OLED ekrana yazdırmak için gerekli kodları yazacağız.

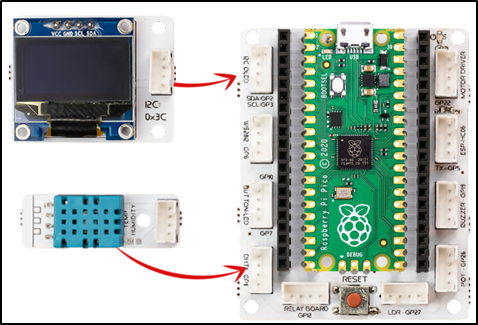

Bağlantı Diyagramı

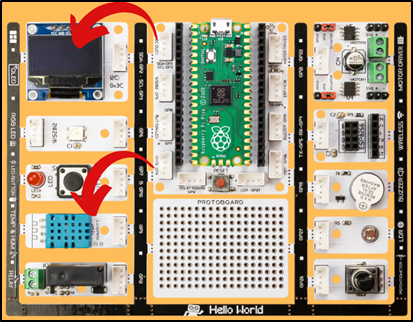

Picobricks modüllerini herhangi bir kablo bağlantısı olmadan programlayabilir ve çalıştırabilirsiniz. Modülleri karttan ayırarak kullanacaksanız modül bağlantılarını verilen konektör kablolar ile yapmalısınız.

Projenin MicroPython Kodu

from machine import Pin,I2C,ADC #to acces the hardware picobricks
from picobricks import SSD1306_I2C, DHT11 #oled library
import utime #time library
#to acces the hardware picobricks
WIDTH=128
HEIGHT=64
#define the weight and height picobricks

sda=machine.Pin(4)
scl=machine.Pin(5)
#we define sda and scl pins for inter-path communication
i2c=machine.I2C(0, sda=sda, scl=scl, freq=2000000)#determine the frequency values
oled=SSD1306_I2C(WIDTH, HEIGHT, i2c)
pico_temp=DHT11(Pin(11))
current_time=utime.time()
while True:
  if(utime.time() - current_time > 2):
      current_time = utime.time()
      pico_temp.measure()
      oled.fill(0)#clear OLED
      oled.show()
      temperature=pico_temp.temperature
      humidity=pico_temp.humidity
      oled.text("Temperature: ",15,10)#print "Temperature: " on the OLED at x=15 y=10
      oled.text(str(int(temperature)),55,25)
      oled.text("Humidty: ", 30,40)
      oled.text(str(int(humidity)),55,55)
      oled.show()#show on OLED
      utime.sleep(0.5)#wait for a half second

Tüyo

Eğer kodunuzun adını main.py olarak kaydederseniz, kodunuz her BOOT yaptığınızda çalışacaktır.

Projenin Arduino C Kodu

#include <Wire.h>
#include <DHT.h>
#include "ACROBOTIC_SSD1306.h"
#define DHTPIN 11
#define DHTTYPE DHT11
//define the library

DHT dht(DHTPIN, DHTTYPE);
float temperature;
//define the temperature veriable

void setup() {
//define dht sensor and Oled screen
Serial.begin(115200);
dht.begin();
Wire.begin();
oled.init();
oled.clearDisplay();
   }

void loop() {
temperature = dht.readTemperature();
Serial.print("Temp: ");
Serial.println(temperature);
oled.setTextXY(3,1);
oled.putString("Temperature: ");
//print "Temperature: " on the OLED at x=3 y=1
oled.setTextXY(4,3);
oled.putString(String(temperature));
//print the value from the temperature sensor to the oled screen at x=4 y=3
Serial.println(temperature);
delay(100);
   }

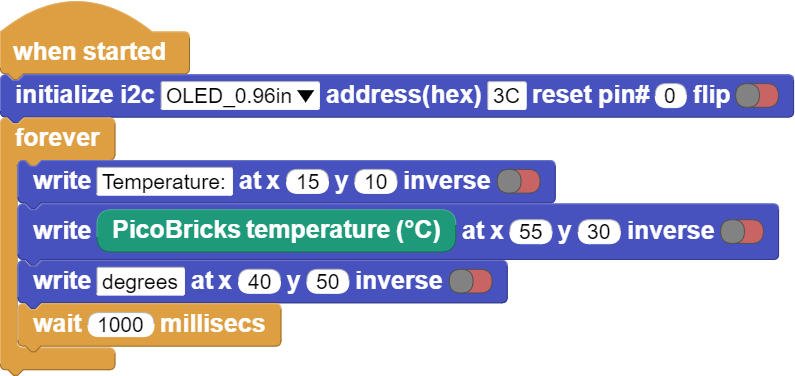

Projenin MicroBlocks Kodu

Not

MicroBlocks ile kodlama yapmak için yukarıdaki görseli MicroBlocks Run sekmesine sürükleyip bırakmanız yeterlidir.
