Action-Reaction¶

Giriş¶

Bu projede Picobricks’in buton-LED modülünü kodlayarak projelerinde kullanıcıdan bir komutun nasıl alınacağını ve bu komuta nasıl tepki verileceğini öğreneceksin.

Newton hareket yasalarında açıkladığı gibi her etkiye karşı bir tepki oluşur. Elektronik sistemler kullanıcılardan komutlar alırlar ve görevlerini yerine getirirler. Genellikle bu iş için bir tuş takımı, dokunmatik ekran veya bir buton kullanılır. Elektronik cihazlar görevlerinin sona erdiğini ve görev süresince olan bitenden kullanıcıyı haberdar etmek için sesli, yazılı veya görsel olarak tepki verirler. Bu tepkilerin kullanıcıyı haberdar etmenin yanı sıra olası arızada hatanın nerede olabileceğinin anlaşılmasında yardımcı olabilmektedir.

Proje Detayları ve Algoritması¶

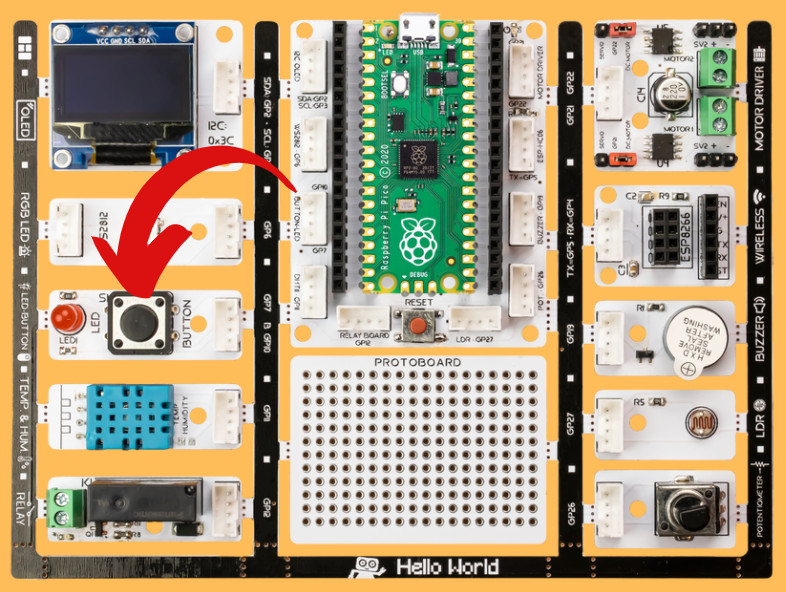

Picobricks’te 1 buton var ve anahtar gibi çalışır, basıldığında akım iletir ve serbest bırakıldığında akım vermez.

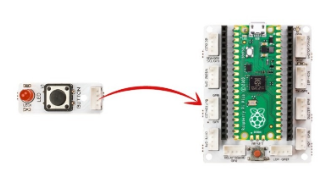

Bağlantı Diyagramı¶

Picobricks modüllerini herhangi bir kablo bağlantısı olmadan programlayabilir ve çalıştırabilirsiniz. Modülleri karttan ayırarak kullanacaksanız modül bağlantılarını verilen konektör kablolar ile yapmalısınız.

Projenin MicroPython Kodu¶

from machine import Pin#to acces the hardware picobricks
led = Pin(7,Pin.OUT)#initialize digital pin as an output for led
push_button = Pin(10,Pin.IN,Pin.PULL_DOWN)#initialize digital pin 10 as an input
while True:#while loop
 logic_state = push_button.value();#button on&off status
 if logic_state == True:#check the button and if it is on
     led.value(1)#turn on the led
 else:
     led.value(0)#turn off the led

Tüyo

Eğer kodunuzun adını main.py olarak kaydederseniz, kodunuz her BOOT yaptığınızda çalışacaktır.

Projenin Arduino C Kodu¶

 void setup() {
// put your setup code here, to run once:
pinMode(7,OUTPUT);//initialize digital pin 7 as an output
pinMode(10,INPUT);//initialize digital pin 10 as an input


 }
    void loop() {
// put your main code here, to run repeatedly:
if(digitalRead(10)==1){//check the button and if it is on
  digitalWrite(7,HIGH);//turn the LED on by making the voltage HIGH
}
else{
  digitalWrite(7,LOW);//turn the LED off by making the voltage LOW
}
delay(10);//wait for half second

    }

Projenin MicroBlocks Kodu¶

action-reaction3

Not

MicroBlocks ile kodlama yapmak için yukarıdaki görseli MicroBlocks Run sekmesine sürükleyip bırakmanız yeterlidir.
