Night and Day

Giriş

Bu oyun dikkatini ve refleksini kullanacağın bir oyun olacak.

Projenin Detayları ve Algoritması

Okulda oynadığınız Gece Gündüz oyununu elektronik olarak oynamaya ne dersin? Öğretmen gece dediğinde kafamızı öne eğip masanın üzerindeki kolumuza yasladığımız, gündüz dediğinde başımızı kaldırdığımız bir oyundur gece-gündüz oyunu. Bu projede 0,96” 128x64 piksel I2C OLED ekranı kullanacağız. OLED ekranlar yapay ışık kaynağı olarak kullanılabildikleri için ekran üzerindeki karakterleri mercek ve ayna kullanarak büyütebilir ve istediğiniz düzleme yansıtabilirsin. Akıllı gözlükler ve otomobil camlarına bilgilendirme, yol ve trafik bilgisi yansıtabilen sistemler OLED ekranlar kullanılarak yapılabilmektedir. Işık sensörleri bulundukları ortamın ışık seviyelerini ölçebilen, fotodiyot da denilen sensörlerdir. Işığa maruz kalan sensörün elektrik geçirgenliği değişmektedir. Biz de kodlayarak ışık sensörünü kontrol edip, ışık miktarının etkilediği elektronik sistemler geliştirebilmekteyiz.

Önce oyuncunun oyuna başlaması için butona basmasını isteyeceğiz. Ardından PicoBricks’in OLED ekranında NIGHT ve DAY ifadelerini rastgele olarak 2’şer saniye boyunca gösterilmesini sağlayacağız. Oyuncu, eğer OLED ekranda yazan kelime NIGHT ise 2 saniye içinde LDR sensörünün üzerini eliyle kapatmalı, eğer OLED ekranda GÜNDÜZ kelimesi yazıyorsa LDR sensörünün üzerinden elini kaldırmalı. Oyuncunun her doğru tepkisi 10 puan kazanmasını sağlayacak, yanlış tepkide ise oyun bitecek ve ekranda oyunun bitmesini bildiren yazılı ifade yer alacak, buzzerdan farklı tonda bir ses çalacak ve OLED ekranda puan bilgisi yer alacaktır. Eğer oyuncu toplam 10 doğru tepki verip 100 puan elde ederse “Congratulation” yazısı ile oyuna yeniden başlayabilmek için RESET butonuna basılmasını bildiren ifade OLED ekranda gösterilip buzzerdan farklı tonda notalar çalacaktır.

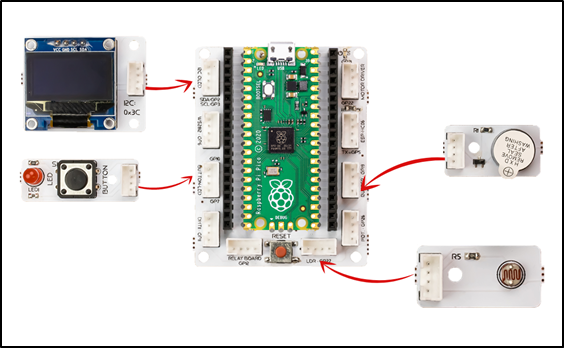

Bağlantı Diyagramı

Picobricks modüllerini herhangi bir kablo bağlantısı olmadan programlayabilir ve çalıştırabilirsiniz. Modülleri karttan ayırarak kullanacaksanız modül bağlantılarını verilen konektör kablolar ile yapmalısınız.

Projenin MicroPython Kodu

from machine import Pin, I2C, Timer, ADC, PWM
from picobricks import SSD1306_I2C
import utime
import urandom
#define the libraries
WIDTH = 128
HEIGHT = 64
#OLED Screen Settings
sda=machine.Pin(4)
scl=machine.Pin(5)
#initialize digital pin 4 and 5 as an OUTPUT for OLED Communication
i2c=machine.I2C(0,sda=sda, scl=scl, freq=1000000)
oled = SSD1306_I2C(WIDTH, HEIGHT, i2c)
buzzer = PWM(Pin(20))
buzzer.freq(440)
ldr=ADC(Pin(27))
button=Pin(10,Pin.IN,Pin.PULL_DOWN)
#define the input and output pins
oled.text("NIGHT and DAY", 10, 0)
oled.text("<GAME>", 40, 20)
oled.text("Press the Button", 0, 40)
oled.text("to START!", 40, 55)
oled.show()
#OLED Screen Texts Settings
def changeWord():
global nightorday
oled.fill(0)
oled.show()
nightorday=round(urandom.uniform(0,1))
#when data is '0', OLED texts NIGHT
if nightorday==0:
    oled.text("---NIGHT---", 20, 30)
    oled.show()
else:
    oled.text("---DAY---", 20, 30)
    oled.show()
#waits for the button to be pressed to activate

while button.value()==0:
print("Press the Button")
sleep(0.01)

oled.fill(0)
oled.show()
start=1
global score
score=0
while start==1:
global gamerReaction
global score
changeWord()
startTime=utime.ticks_ms()
#when LDR's data greater than 2000, gamer reaction '0'
while utime.ticks_diff(utime.ticks_ms(), startTime)<=2000:
    if ldr.read_u16()>20000:
        gamerReaction=0
    #when LDR's data lower than 2000, gamer reaction '1'
    else:
        gamerReaction=1
    sleep(0.01)
#buzzer working
buzzer.duty_u16(2000)
sleep(0.05)
buzzer.duty_u16(0)
if gamerReaction==nightorday:
    score += 10
#when score is 10, OLED says 'Game Over'
else:
    oled.fill(0)
    oled.show()
    oled.text("Game Over", 0, 18, 1)
    oled.text("Your score " + str(score), 0,35)
    oled.text("Press RESET",0, 45)
    oled.text("To REPEAT",0,55)
    oled.show()
    buzzer.duty_u16(2000)
    sleep(0.05)
    buzzer.duty_u16(0)
    break;
if score==100:
    #when score is 10, OLED says 'You Won'
    oled.fill(0)
    oled.show()
    oled.text("Congratulation", 10, 10)
    oled.text("Top Score: 100", 5, 35)
    oled.text("Press Reset", 20, 45)
    oled.text("To REPEAT", 25,55)
    oled.show()
    buzzer.duty_u16(2000)
    sleep(0.1)
    buzzer.duty_u16(0)
    sleep(0.1)
    buzzer.duty_u16(2000)
    sleep(0.1)
    buzzer.duty_u16(0)
    break;

Tüyo

Eğer kodunuzun adını main.py olarak kaydederseniz, kodunuz her BOOT yaptığınızda çalışacaktır.

Projenin Arduino C Kodu

#include <Wire.h>
#include "ACROBOTIC_SSD1306.h"
//define the library


#define RANDOM_SEED_PIN     28
int Gamer_Reaction=0;
int Night_or_Day=0;
int Score=0;
int counter=0;

double currentTime=0;
double lastTime=0;
double getLastTime(){
return currentTime=millis()/1000.0-lastTime;
    }

void _delay(float seconds){
long endTime=millis()+seconds*1000;
while (millis()<endTime) _loop();
    }

void _loop(){
}

void loop(){
_loop();
}
//define variable

void setup() {
// put your setup code here, to run once:
pinMode(10,INPUT);
pinMode(27, INPUT);
pinMode(20,OUTPUT);
randomSeed(RANDOM_SEED_PIN);
Wire.begin();
oled.init();
oled.clearDisplay();
//define the input and output pins

oled.clearDisplay();
oled.setTextXY(1,3);
oled.putString("NIGHT and DAY");
oled.setTextXY(2,7);
oled.putString("GAME");
oled.setTextXY(5,2);
oled.putString("Press the BUTTON");
oled.setTextXY(6,4);
oled.putString("to START!");
//write "NIGHT an DAY, GAME, Press the BUTTON, to START" on the x and y coordinates determined on the OLED screen

Score=0;
//define the score variable

while(!(digitalRead(10)==1))  //until the button is pressed
    {
    _loop();
}
_delay(0.2);

while(1){  //while loop
if(counter==0){
  delay(500);
  Change_Word();
  lastTime=millis()/1000.0;
    }
while(!(getLastTime()>2)){
  Serial.println(analogRead(27));
  if(analogRead(27)>200){
    Gamer_Reaction=0;

  }
  else{
    Gamer_Reaction=1;
  }
}
//determine the gamer reaction based on the value of the LDR sensor
digitalWrite(20,HIGH);   //turn on the buzzer
delay(250);  //wait
digitalWrite(20,LOW);  //turn off the buzzer

if(Night_or_Day==Gamer_Reaction){  //if the user's reaction and the Night_or_Day variable are the same
Correct();

}
else{
Wrong();
}
_loop();

if(Score==100){
  oled.clearDisplay();
  oled.setTextXY(1,1);
  oled.putString("Congratulation");
  oled.setTextXY(3,1);
  oled.putString("Your Score");
  oled.setTextXY(3,13);
  String String_Score=String(Score);
  oled.putString(String_Score);
  oled.setTextXY(5,3);
  oled.putString("Press Reset");
  oled.setTextXY(6,3);
  oled.putString("To Repeat!");
  //write the "Congratulation, Your Score, press Reset, To Repeat!" and score variable on the x and y coordinates determined on the OLED screen
  for(int i=0;i<3;i++){
    digitalWrite(20,HIGH);
    delay(500);
    digitalWrite(20,LOW);
    delay(500);

}
//turn the buzzer on and off three times
counter=1;

    }
    }
}

void Correct(){
Score+=10;
oled.clearDisplay();
oled.setTextXY(3,4);
oled.putString("10 Points");
//increase the score by 10 when the gamer answers correctly
}

void Change_Word(){

oled.clearDisplay();
Night_or_Day=random(0,2);
if(Night_or_Day==0){
oled.setTextXY(3,6);
oled.putString("NIGHT");

}
else{
oled.setTextXY(3,7);
oled.putString("DAY");
}

}
//write "NIGHT" or "DAY" on random OLED screen

void Wrong(){
oled.clearDisplay();
oled.setTextXY(1,3);
oled.putString("Game Over");
oled.setTextXY(3,1);
oled.putString("Your Score");
oled.setTextXY(1,13);
String String_Score=String(Score);
oled.putString(String_Score);
oled.setTextXY(5,3);
oled.putString("Pres Reset");
oled.setTextXY(6,3);
oled.putString("To Repeat");
// write the score variable and the expressions is quotation marks to the coordinates determined on the OLED screen.

digitalWrite(20,HIGH);  //turn on the buzzer
delay(1000);   //wait
digitalWrite(20,LOW); //turn off the buzzer
counter=1;
}

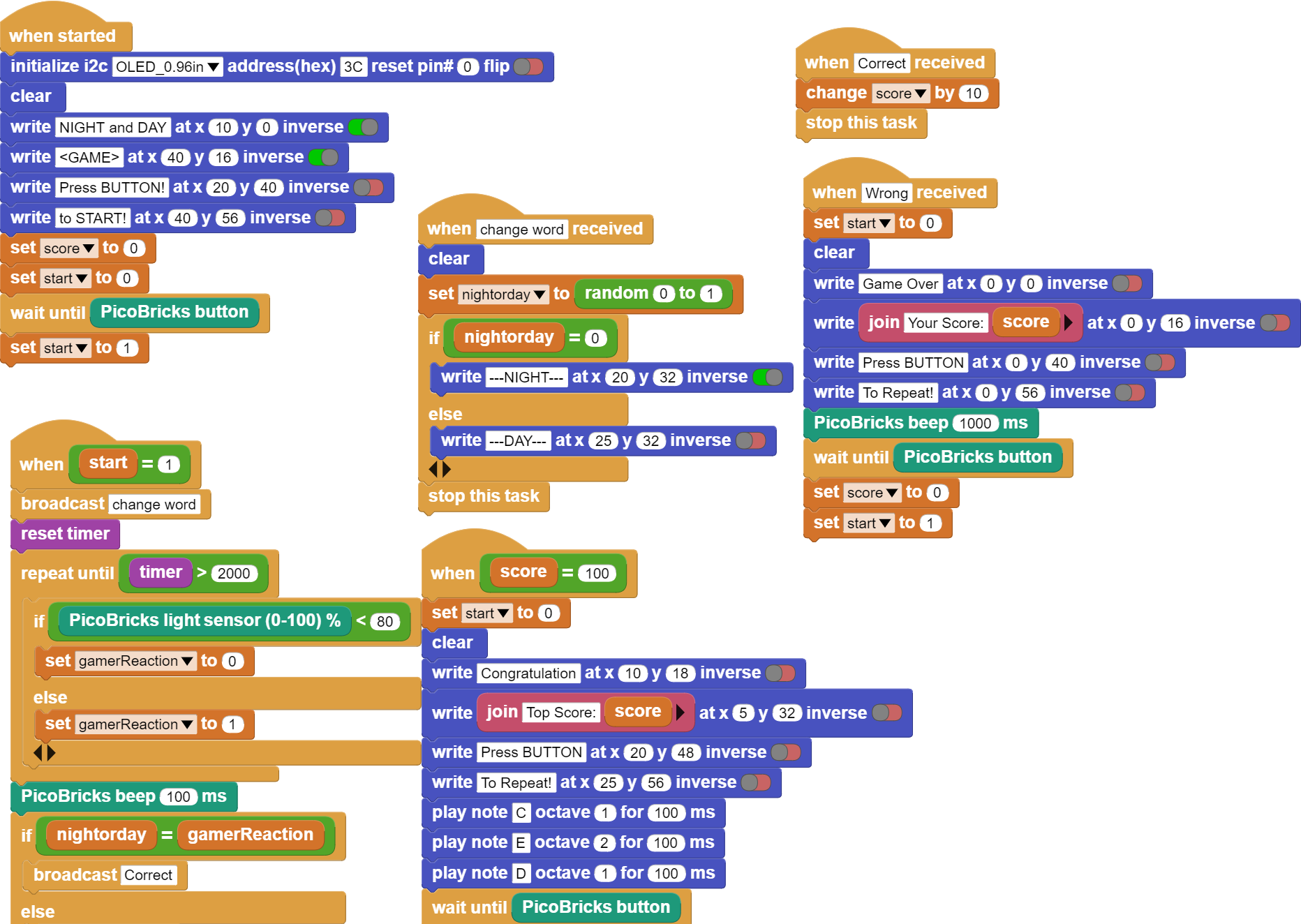

Projenin MicroBlocks Kodu

Not

MicroBlocks ile kodlama yapmak için yukarıdaki görseli MicroBlocks Run sekmesine sürükleyip bırakmanız yeterlidir.
