Graphic Monitor

Giriş

Bu projede potansiyometre ile kırmızı LED’in parlaklığı artırıp azalttığımız bir proje hazırlayacağız. Ayrıca bu işlem sırasında meydana gelen elektriksel değişimi Microblocks grafik monitöründen eş zamanlı olarak takip edeceğiz. Picobricks başladığında potansiyometre değeri sürekli okunarak LED’in parlaklık değerini ayarlanacaktır. Elektrik sinyalinin frekansının değiştirilerek etkisinin azaltıldığı uygulamalara PWM denmektedir. Potansiyometreden okuduğumuz analog değerleri PWM sinyalleri olarak kırmızı LED’e göndereceğiz ve aydınlatma şiddetini ayarlayabileceğiz.

Proje Detayları ve Algoritması

Çevremizdeki elektronik eşyalara baktığımızda değiştirilebilir birçok özelliklerinin olduğunu mühendisler tarafından kullanıcının en çok işine yarayacak şekilde tasarlandıklarını fark edersin. Aydınlatma sistemleri, pişirme sistemleri, ses sistemleri, temizlik sistemleri gibi. bir çok sistem kullanıcısı tarafından çalışma şekli , miktarı, yöntemi vb. özellikleri değiştirilebilir şekilde programlanır. Robotik projelerde ses seviyesini değiştirme, motor hızını değiştirme , ışığın parlaklığını değiştirme işlemlerinde elektrik geriliminin daha düşük veya yüksek etki yaratacak şekilde gönderilmesi sağlanır. Bileşene giden elektrik sinyalinin sıklığı azaltılarak daha düşük seviyede çalışması giden elektrik sinyallerinin sıklığı artırılarak yüksek seviyede çalışması sağlanabilir.

Ekranı olmayan sistemlerde bazı sensörleri ve sistemin çalışmasında görev alan değişkenleri takip etmek için gerçek zamanlı grafik monitörler kullanılır. Arızanın tespit edilmesi için grafik monitörler oldukça kolaylık sağlamaktadır.

Bağlantı Diyagramı

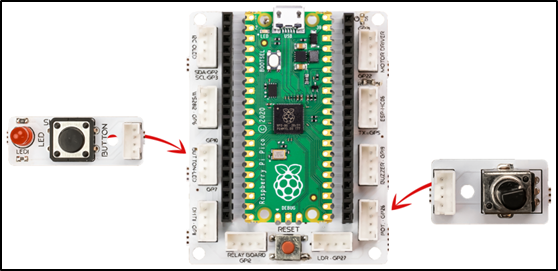

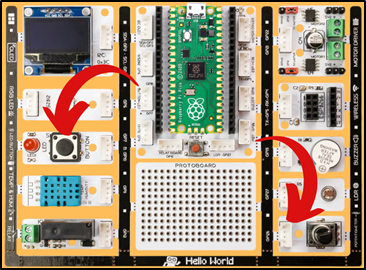

Picobricks modüllerini herhangi bir kablo bağlantısı olmadan programlayabilir ve çalıştırabilirsiniz. Modülleri karttan ayırarak kullanacaksanız modül bağlantılarını verilen konektör kablolar ile yapmalısınız.

Projenin MicroPython Kodu

from machine import Pin,ADC,PWM
from utime import sleep
#define libraries

led=PWM(Pin(7))
pot=ADC(Pin(26,Pin.IN))
#define the value we get from the led and pot.
led.freq(1000)

while True:#while loop

 led.duty_u16(int((pot.read_u16())))
 print(str(int((pot.read_u16()))))
 #Turn on the LED according to the value from the potentiometer.

 sleep(0.1)#delay

Tüyo

Eğer kodunuzun adını main.py olarak kaydederseniz, kodunuz her BOOT yaptığınızda çalışacaktır.

Projenin Arduino C Kodu

void setup() {
// put your setup code here, to run once:
pinMode (7,OUTPUT);//initialize digital pin 7 as an output
pinMode (26,INPUT);//initialize digital pin 26 as an input
Serial.begin(9600);//start serial communication


   }

void loop() {
// put your main code here, to run repeatedly:
int pot_val = analogRead(26);
int led_val = map(pot_val, 0, 1023, 0, 255);
analogWrite(7, led_val);
Serial.println(led_val);
//turn on the LED according to the value from the potentiometer

delay(100);//wait


}

Projenin MicroBlocks Kodu

Not

MicroBlocks ile kodlama yapmak için yukarıdaki görseli MicroBlocks Run sekmesine sürükleyip bırakmanız yeterlidir.
