Alarm Clock

Giriş

Bu projede Picobricks’teki ışık sensörünü kullanarak gün ışığına göre ayarlanan bir saat alarmı hazırlayacağız. Bu projede basit bir alarm uygulaması yapacağız. Tasarlayacağımız alarm sistemi sabah olduğunda otomatik olarak çalacak şekilde kurgulanmıştır. Bunun için projede LDR sensör kullanacağız.

Proje Detayları ve Algoritması

Küresel ısınma dünyamızın iklimini her geçen gün daha kötü etkiliyor. Ülkeler küresel ısınmanın etkilerini azaltmak için birçok tedbiri devreye sokuyor ve anlaşmalar imzalıyorlar. Yenilenebilir enerji kaynaklarının kullanılması ve enerjinin verimli kullanılması fabrikalardan evimizin odalarına kadar her yerde dikkat edilmesi gereken bir konudur. Şehirlerde yol ve park aydınlatmalarının insan hatasından dolayı açık kalması, yüksek enerji tüketen aydınlatma araçlarının kullanılması gibi birçok sebep enerji verimliliğini düşürmektedir. Ortamın ışık, sıcaklık ve nem değerlerini ölçerek sadece gerek duyulduğunda ve doğru miktarlarda kullanılmasını sağlayan birçok elektronik ve dijital sistem mühendisler tarafından geliştirilmekte ve programlanmaktadır.

Gece olduğunda OLED ekranda kullanıcıya iyi geceler mesajı görüntülenecek, sabah olduğunda ise buzzer sesi ile alarm çalacak, ekranda kullanıcıya günaydın mesajı gösterilecek ve ışıklı bildirim amacıyla RGB LED beyaz renkte yanacak. Kullanıcının alarmı durdurması için ise Picobricks’in butonuna basması gerekecek. Alarm durdurulana kadar devam eden bu işlemlerden sonra butona basıldığında buzzer ve RGB LED kapanacak ve OLED ekranda kullanıcıya iyi günler mesajı gösterilecek.

Bağlantı Diyagramı

Picobricks modüllerini herhangi bir kablo bağlantısı olmadan programlayabilir ve çalıştırabilirsiniz. Modülleri karttan ayırarak kullanacaksanız modül bağlantılarını verilen konektör kablolar ile yapmalısınız.

Projenin MicroPython Kodu

from machine import Pin, I2C, ADC, PWM#to access the hardware on the pico
from picobricks import SSD1306_I2C#OLED Screen Library
import utime
from picobricks import WS2812#ws8212 library

#OLED Screen Settings
WIDTH  = 128
HEIGHT = 64

sda=machine.Pin(4)
scl=machine.Pin(5)
#initialize digital pin 4 and 5 as an OUTPUT for OLED Communication

i2c=machine.I2C(0,sda=sda, scl=scl, freq=1000000)
neo = WS2812(pin_num=6, num_leds=1, brightness=0.3)#initialize digital pin 6 as an OUTPUT for NeoPixel

oled = SSD1306_I2C(WIDTH, HEIGHT, i2c)
ldr = ADC(Pin(27))#initialize digital pin 6 as an OUTPUT for NeoPixel
button = Pin(10,Pin.IN,Pin.PULL_DOWN)#initialize digital pin 10 as an INPUT for button
buzzer = PWM(Pin(20, Pin.OUT))#initialize digital pin 20 as an OUTPUT for buzzer
buzzer.freq(1000)

BLACK = (0, 0, 0)
WHITE = (255, 255, 255)
#RGB black and white color code
oled.fill(0)
oled.show()

neo.pixels_fill(BLACK)
neo.pixels_show()

if ldr.read_u16()<4000:
wakeup = True
    else:
wakeup = False

while True:
while wakeup==False:
    oled.fill(0)
    oled.show()
    oled.text("Good night",25,32)
    oled.show()
    #Show on OLED and print "Good night"
    utime.sleep(1)
    if ldr.read_u16()<4000:
        while button.value()==0:
            oled.fill(0)
            oled.show()
            oled.text("Good morning",15,32)
            oled.show()
            #Print the minutes, seconds, milliseconds and "Goog morning" values ​​to the X and Y coordinates determined on the OLED screen.
            neo.pixels_fill(WHITE)
            neo.pixels_show()
            buzzer.duty_u16(6000)
            utime.sleep(1)
            #wait for one second
            buzzer.duty_u16(0)
            utime.sleep(0.5)
            #wait for half second
            wakeup=True
        neo.pixels_fill(BLACK)
        neo.pixels_show()
oled.fill(0)
oled.show()
oled.text("Have a nice day!",0,32)
#Print the minutes, seconds, milliseconds and "Have a nice day!" values ​​to the X and Y coordinates determined on the OLED screen.
oled.show()
if ldr.read_u16()>40000:
    wakeup= False

utime.sleep(1)
#wait for one second

Tüyo

Eğer kodunuzun adını main.py olarak kaydederseniz, kodunuz her BOOT yaptığınızda çalışacaktır.

Projenin Arduino C Kodu

#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif
#define PIN        6

#define NUMPIXELS 1
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
#include <Wire.h>
#include "ACROBOTIC_SSD1306.h"
int button;
void setup() {
// put your setup code here, to run once:
Wire.begin();
oled.init();
oled.clearDisplay();

#if defined(__AVR_ATtiny85__) && (F_CPU == 16000000)
clock_prescale_set(clock_div_1);
#endif
pinMode(10,INPUT);
pinMode(27,INPUT);
pinMode(20,OUTPUT);

pixels.begin();
pixels.setPixelColor(0, pixels.Color(0, 0, 0));
pixels.show();

    }

void loop() {
// put your main code here, to run repeatedly:
oled.setTextXY(4,3);
oled.putString("Good night");

if (analogRead(27)<200){

  while(!(button == 1)){

    button=digitalRead(10);

    oled.setTextXY(4,2);
    oled.putString("Good morning");
    pixels.setPixelColor(0, pixels.Color(255, 255, 255));
    pixels.show();
    tone(20,494);
  }
    oled.clearDisplay();
    oled.setTextXY(4,1);
    oled.putString("Have a nice day");
    noTone(20);
    pixels.setPixelColor(0, pixels.Color(0, 0, 0));
    pixels.show();
    delay(10000);
}


}

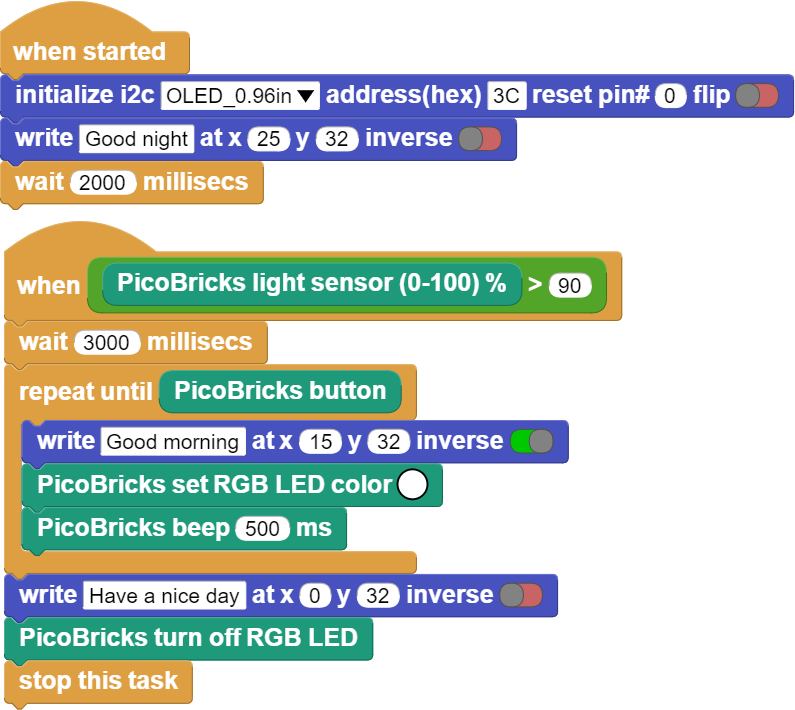

Projenin MicroBlocks Kodu

Not

MicroBlocks ile kodlama yapmak için yukarıdaki görseli MicroBlocks Run sekmesine sürükleyip bırakmanız yeterlidir.
